ΤΥΠΟΣ ΜΗΧΑΝΗΜΑΤΟΣ
|
|

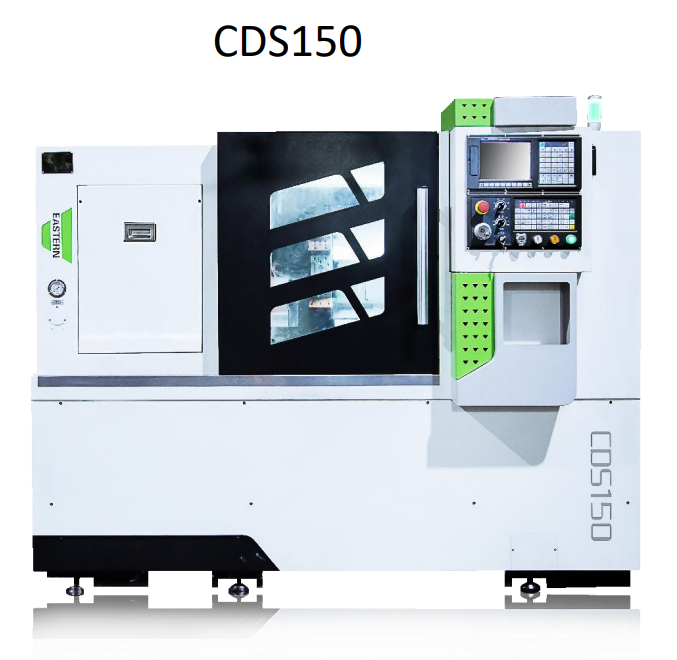

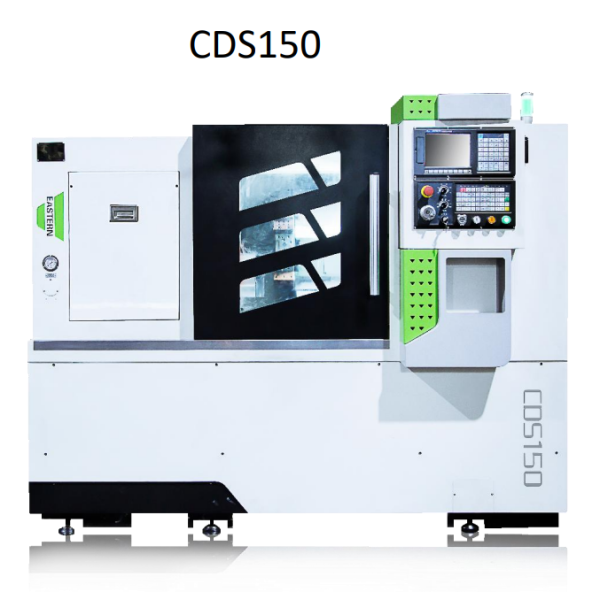

CDS150
|
|
Μέγιστη περιστροφή στο κρεββάτι
|
mm
|
500
|
|
Μέγιστη περιστροφή στο σεπόρτι
|
mm
|
280
|
|
Μέγιστο μήκος κατεργασίας
|
mm
|
500
|
|
Μέγιστη διάμετρος άξονα
|
φ/mm
|
50
|
|
Μέγιστη διάμετρος κατεργασίας
|
φ/mm
|
350
|
|
Τύπος κεφαλής ατράκτου
|
GB59001
|
A2-6
|
|
Κώνος ατράκτου
|
Φ/mm
|
62
|
|
Περιοχή ταχυτήτων ατράκτου
|
r/min
|
50-4000
|
|
Ροπή κινητήρα ατράκτου
|
N.m
|
180
|
|
Είδος τσοκ
|
|
Hydraulic Through Chuck
|
|
Διαστάσεις τσοκ
|
Inch
|
8’’
|
|
Ταχεία μετακίνηση στον Χ άξονα
|
m/min
|
30
|
|
Ταχεία μετακίνηση στον Ζ άξονα
|
m/min
|
30
|
|
Ταχεία μετακίνηση στην κουκουβάγια
|
m/min
|
15
|
|
Ροπή σερβοκινητήρα στον Χ άξονα
|
N.m
|
15
|
|
Ροπή σερβοκινητήρα στον Ζ άξονα
|
N.m
|
15
|
|
Διαδρομή άξονα Χ
|
mm
|
190
|
|
Διαδρομή άξονα Ζ
|
mm
|
590
|
|
Τύπος γλίστρας
|
|
Roller Linear Guideway
|
|
Τύπος εργαλειοδέτη
|
|
Intergrated Hydraulic Servo 8 Tool Post
|
|
Διαστάσεις εργαλείων
|
mm
|
25X25/φ40
|
|
Τύπος κουκουβάγιας
|
|
Servo programmable
|
|
Ροπή σερβοκινητήρα κουκουβάγιας
|
N.m
|
6
|
|
Κώνος κουκουβάγιας
|
|
MT5
|
|
Διαδρομή κουκουβάγιας
|
mm
|
390
|
|
Διάμετρος κουκουβάγιας
|
φ/mm
|
65
|
|
Κατανάλωση ρεύματος
|
KW
|
45
|
|
Παροχή
|
A
|
100
|
|
Βάρος μηχανήματος
|
Kg
|
4800
|
|
Διαστάσεις μηχανήματος
|
mm
|
2200x1680x1750
|
|
Γρεζομεταφορέας (optional)
|
|
Hinge-Belt
|
